Quels sont les résultats disponibles sur le suivi des étiages ?

Les résultats sont disponibles sous la forme de cartes, de tableaux et de diagrammes. On distingue le suivi hebdomadaire « actuel » des étiages (couche « situation d'étiage actuelle ») qui est basé sur les données brutes non validées et le suivi hebdomadaire rétrospectif (couche « situation d'étiage rétrospective ») sur la base de données validées.

A) Application cartographique interactive :

La localisation spatiale des stations du réseau de suivi international figure dans les deux cartes synthétiques (« situation d'étiage actuelle » ; « situation d'étiage rétrospective ») qui renseignent également les VCN7 actuels et une évaluation statistique annuelle des fréquences de VCN7 des dernières années avec des données validées. Les fonctionnalités suivantes sont disponibles dans les deux applications cartographiques :

- Onglets « Naviguer et interroger » et « Mesurer, créer un lien & imprimer »

- Onglet « Naviguer et interroger » :

Figure 1 : Onglets « Naviguer et interroger » de l'application cartographique interactive

- Interroger/ choisir un objet

- Déplacer la carte

- Afficher toute la carte

- Agrandir la carte

- Réduire la carte

- Extrait cartographique précédent

- Prochain extrait cartographique

- Afficher les données d'objet (toutes les couches)

- Recherche

- Afficher l'aide

- Onglet « Mesurer, créer un lien & imprimer »

Figure 2 : Onglets « Mesurer, créer un lien & imprimer » de l'application cartographique interactive

- Mesurer la surface

- Mesurer la surface / le rayon à l'aide d'un cercle

- Mesurer un tronçon

- Afficher le profil en hauteur

- Afficher un point d'altitude

- Charger un service cartographique

- Générer un référencement

- Générer un tirage de travail



=> Les deux cartes de synthèse sont disponible via le bouton « cartes » à droite.



1. Situation actuelle d'étiage : La classe d'étiage est affichée pour  la semaine passée de l'année en cours (mise à jour le lundi soir). En passant la souris sur une station quand le bouton « Interroger / choisir un objet » est activé, la valeur du VCN7 y compris la station et le cours d’eau peut également être affichée.

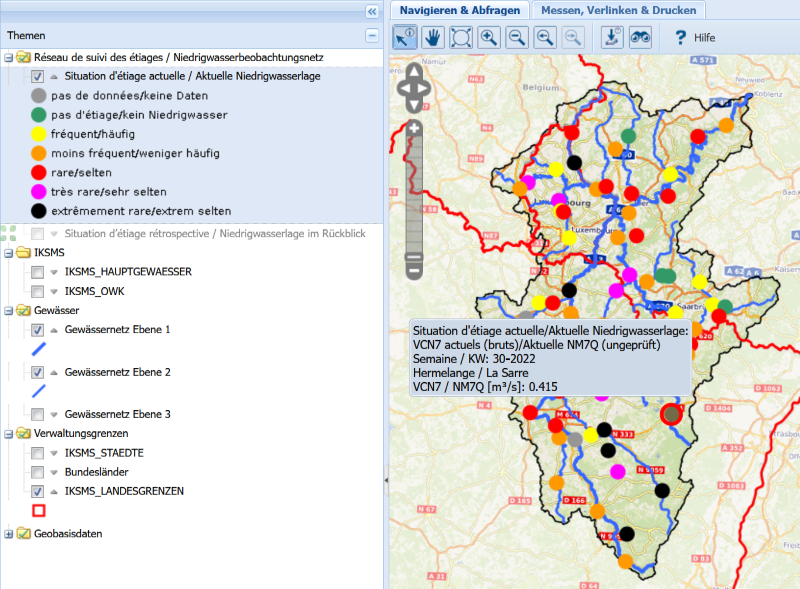

Figure 3 : Carte de synthèse du suivi hebdomadaire actuel d'étiage  avec choix d'une station et infobulle

Avec le bouton « interroger les données d'objet », les informations concernant une station peuvent également être affichées sous forme d'un tableau :

Figure 4 : Extrait de la carte de synthèse du suivi hebdomadaire actuel de l’étiage avec représentation des données d'objet d'une station

Un double clic quand le bouton « interroger / choisir un objet » est activé permet d'accéder à l'évaluation spécifique à la station et à la représentation de la situation d'étiage actuelle ainsi que la situation rétrospective (voir C))

2. Situation d'étiage rétrospective : La carte de synthèse indique l'évaluation des fréquences de situations d'étiage et leur classification pour l'année la plus récente avec des données validées et pour chaque station de mesure de débits sous forme de diagrammes circulaires (cf. fig. 5). La représentation sous forme de diagrammes circulaires est seulement disponible à partir d'une échelle de 1:1.000.000, et il convient donc au préalable sélectionner cette échelle voire une échelle plus grande. En passant sur les diagrammes circulaires avec la souris quand le bouton « interroger / choisir un objet » est activé, le nom de la station concernée s'affiche dans l'infobulle.

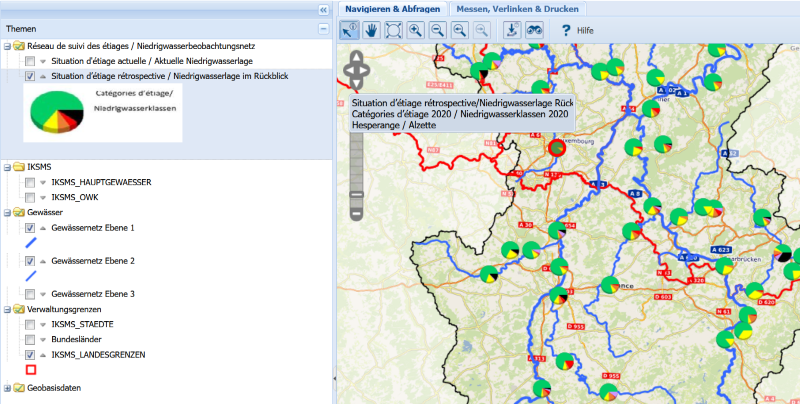

Figure 5 : Extrait de la carte de synthèse du suivi annuel de l’étiage

En activant le bouton « Afficher les données d'objet (toutes les couches) », on obtient les indications de fréquences des classes d'étiage enregistrées pour la station en question, et pour l'année correspondante :

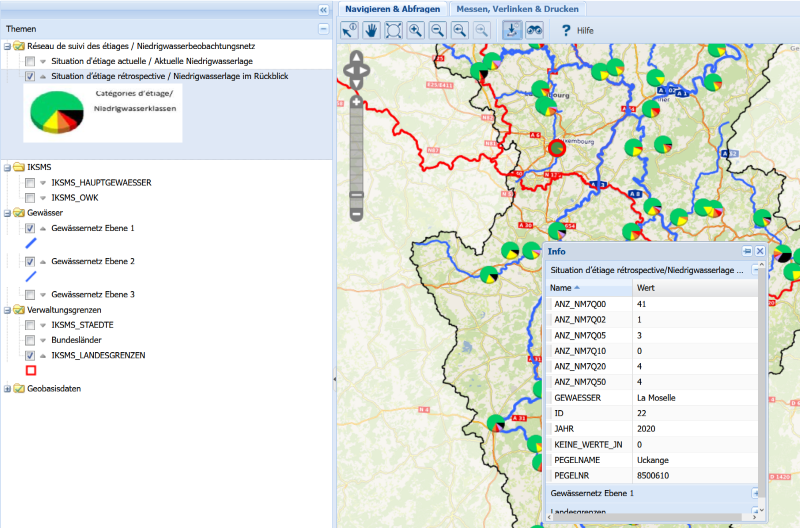

Figure 6 : Extrait de la carte de synthèse du suivi rétrospectif de l’étiage avec les données d'objet d'une station

- ANZ_NM7Q00: Nombre de semaines sans étiage

- ANZ_NM7Q02: Nombre de semaines avec étiage « fréquent » (temps de retour < 2 ans)

- ANZ_NM7Q05: Nombre de semaines avec étiage « moins fréquent » (temps de retour < 5 ans)

- ANZ_NM7Q10: Nombre de semaines avec étiage « rare » (temps de retour < 10 ans)

- ANZ_NM7Q20: Nombre de semaines avec étiage « très rare » (temps de retour < 20 ans)

- ANZ_NM7Q50: Nombre de semaines avec étiage « extrêmement rare » (temps de retour < 50 ans)



Un double clic quand le bouton « interroger / choisir un objet » est activé permet d'accéder à l'évaluation spécifique à la station et à la représentation de la situation d'étiage actuelle ainsi que la situation rétrospective (voir C)) ; l'année de départ des VCN7 validés les plus récents est présélectionnée.

B) Tableau de synthèse du suivi hebdomadaire actuel des étiages :

Un résumé de tous les VCN7 hebdomadaires de l'année actuelle est disponible sous forme de tableau en cliquant sur le bouton « tableau de synthèse ».

C) Des informations spécifiques de la station peuvent être accédées avec les options de représentation suivantes (en double-cliquant sur la station dans les deux cartes de synthèse)

1. des caractéristiques (métadonnées) associées à chacune des stations de suivi de l’étiage (code et nom de la station, cours d’eau, bassin versant et surface du bassin versant et altitude – cf. fig. 7, accessible via la carte de synthèse),

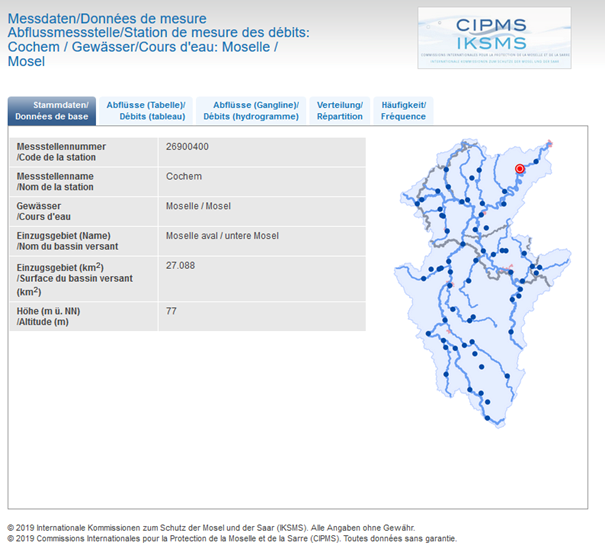

Figure 7 : Données de base d'une station de mesure des débits



2. un tableau de visualisation des VCN7 hebdomadaires du suivi de l’étiage pour chaque station et pour une année choisie (cf. fig. 8, accessible via la carte de synthèse),

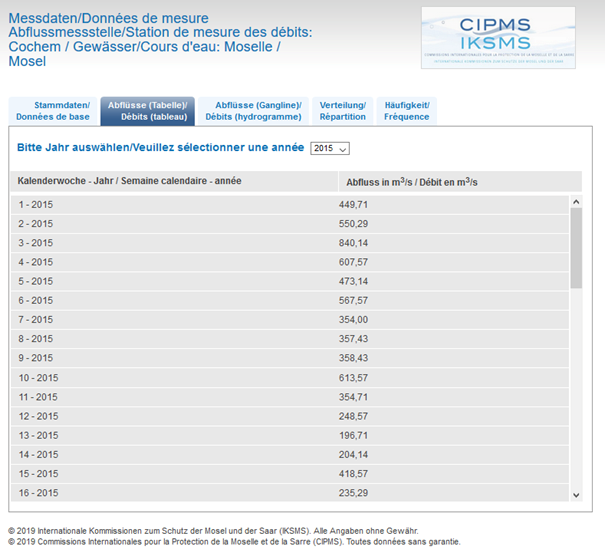

Figure 8 : Tableau des valeurs VCN7 hebdomadaires



3. Graphiques où les valeurs hebdomadaires du suivi de l’étiage pour chaque station de mesure de débit et pour une année choisie peuvent être comparées par rapport aux valeurs seuils associées à chaque temps de retour ainsi qu’à la plus basse valeur du VCN7 calculée sur l’ensemble des données de débits disponible (NN7Q) (cf. fig. 9, accessible via la carte de synthèse),

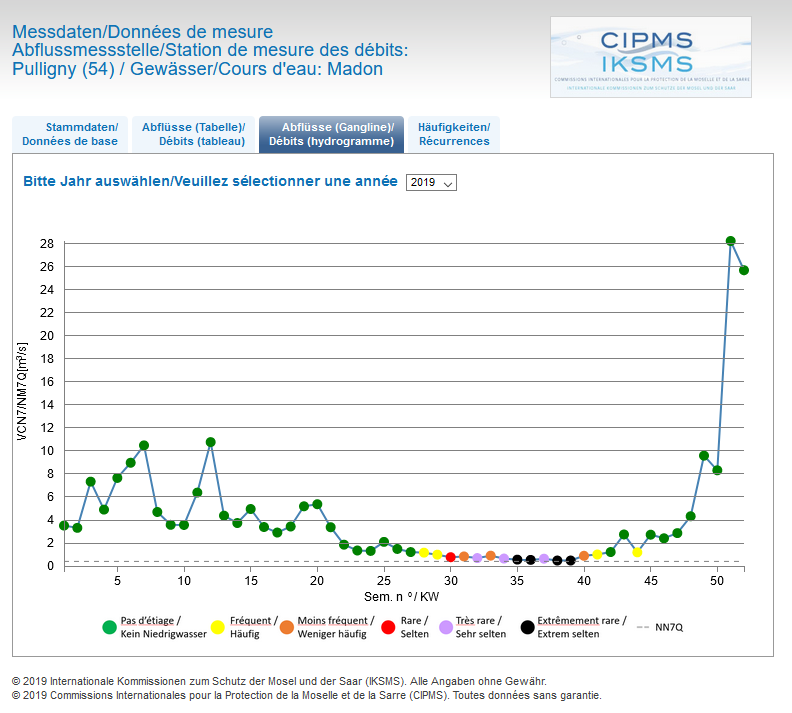

Figure 9 : Cours du VCN7



5. de diagrammes circulaires représentant deux aspects (fig. 10 et 11, accessible via la carte de synthèse) :
   1. la répartition par catégorie des résultats du suivi hebdomadaire de l’étiage et le nombre de semaines en étiage (petit cercle à l'intérieur) pour chaque station de mesure de débit et pour une année choisie (diagramme circulaire de gauche).
   2. en synthèse annuelle, la fréquence des étiages (le nombre total de semaines d'une année choisie est affiché dans le petit cercle à l'intérieur, diagramme circulaire de droite).

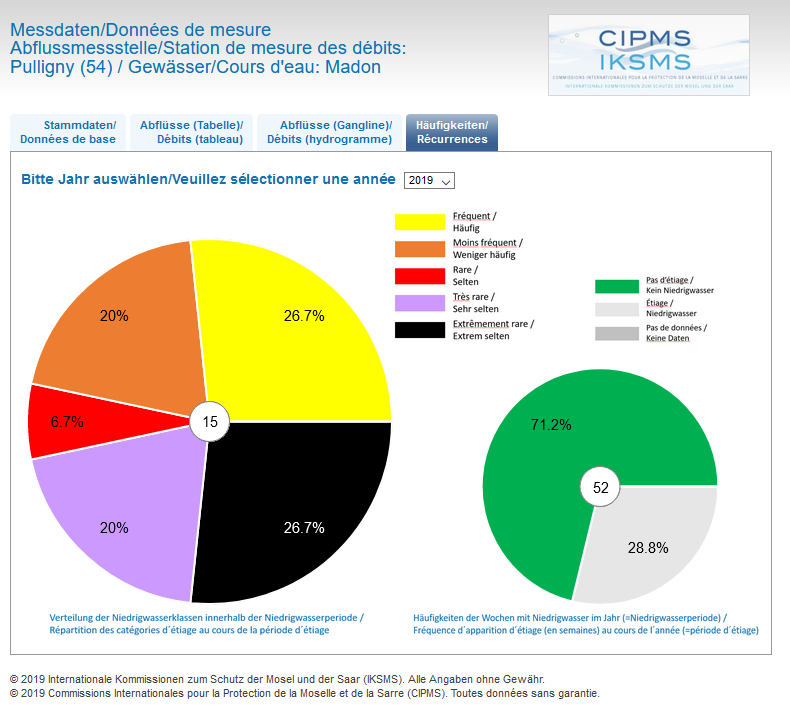

Figure 10 : Répartition des classes d'étiage au sein de la période d'étiage et nombre de semaines d'étiage (gauche) et fréquence des semaines d'étiage au cours de l'année entière observée et nombre total de semaines au cours de l'année choisie (droite)

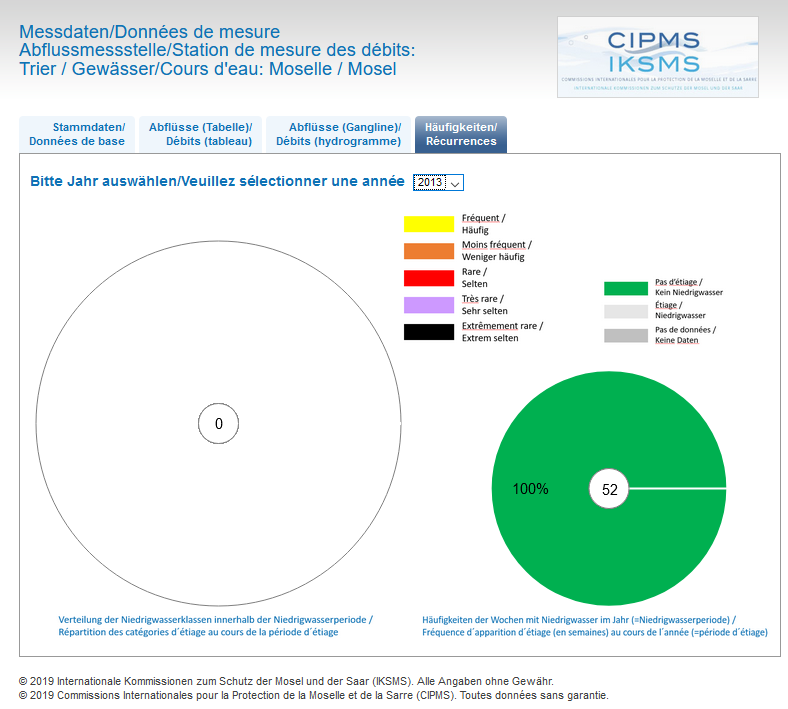

Figure 11 : Ces diagrammes circulaires sont affichés quand aucun étiage ne s'est produit dans l'année choisie.



*Les VCN7 de l’année 2020 et des années antérieures correspondent à des données validées. Pour l’année 2021 et 2022, il s’agit de données brutes non validées.
